Dalam struktur bangunan, balok merupakan salah satu elemen utama yang berfungsi untuk menghubungkan antara lantai atau atap dengan kolom. Peran balok sangat vital karena menahan beban dari atas dan mendistribusikannya ke struktur penyangga, seperti kolom dan pondasi.
Secara umum, balok dibagi menjadi dua jenis, yaitu balok tumpuan dan balok lapangan. Keduanya memiliki fungsi yang berbeda namun saling melengkapi dalam menopang kekuatan struktur bangunan.
Lalu, seberapa penting memahami konsep balok tumpuan dan lapangan dalam pembangunan rumah? Tentu sangat penting. Dengan memahami peran masing-masing jenis balok, Anda dapat memastikan struktur rumah berdiri dengan kokoh, aman, dan efisien secara teknis maupun biaya.
Mengenal Konsep Beban dalam Struktur Bangunan
Sebelum masuk ke pembahasan teknis, coba bayangkan saat Anda bermain lego atau balok mainan anak-anak. Saat membangun “rumah-rumahan”, biasanya kita menyusun balok sebagai tiang, lalu menutup bagian atas dengan balok lainnya agar terlihat seperti atap. Semakin banyak susunan balok, tentu struktur mainan itu harus dibuat lebih kokoh, bukan?
Nah, prinsip dasar tersebut juga berlaku dalam dunia konstruksi nyata. Saat merancang sebuah bangunan, salah satu hal yang paling penting adalah memahami konsep beban—apa saja yang akan ditanggung oleh struktur bangunan nantinya. Beban ini bisa berupa furnitur, perabot rumah tangga, hingga aktivitas manusia di dalam bangunan.
Untuk memahami lebih lanjut tentang jenis-jenis beban dan bagaimana pengaruhnya terhadap struktur bangunan, yuk simak penjelasan singkat berikut ini.

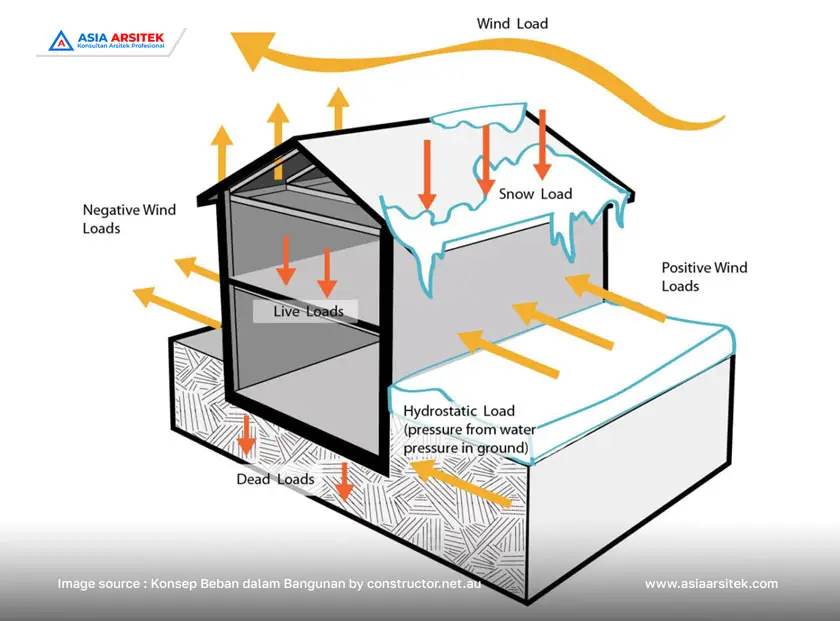

Konsep Beban dalam Bangunan
Dalam setiap struktur bangunan, pasti ada berbagai jenis beban yang bekerja secara bersamaan. Beban tersebut meliputi beban mati (berat struktur itu sendiri), beban hidup (aktivitas penghuni dan perabot), serta beban luar seperti beban angin dan beban gempa.
Semua jenis beban ini akan memengaruhi kekuatan dan stabilitas bangunan. Saat beban bekerja, ia akan menciptakan momen atau gaya putar pada struktur—khususnya pada bagian sambungan antara balok dan kolom, yang biasa dikenal sebagai sambungan jepit. Sambungan inilah yang harus dirancang kuat dan stabil agar bangunan tetap kokoh saat menerima beban dari berbagai arah.
Baca Juga : 5 Kesalahan Fatal Dalam Membangun Rumah
Kolom & Balok dalam Struktur Bangunan
Dalam konstruksi bangunan, kolom adalah elemen struktur vertikal yang berfungsi untuk meneruskan beban dari atas bangunan hingga ke pondasi. Sementara itu, balok merupakan struktur beton bertulang yang berfungsi sebagai dudukan lantai (plat) sekaligus pengikat antar kolom di bagian atas, sehingga membentuk sistem rangka yang kuat dan saling menopang.
Letak Balok Tumpuan dan Balok Lapangan

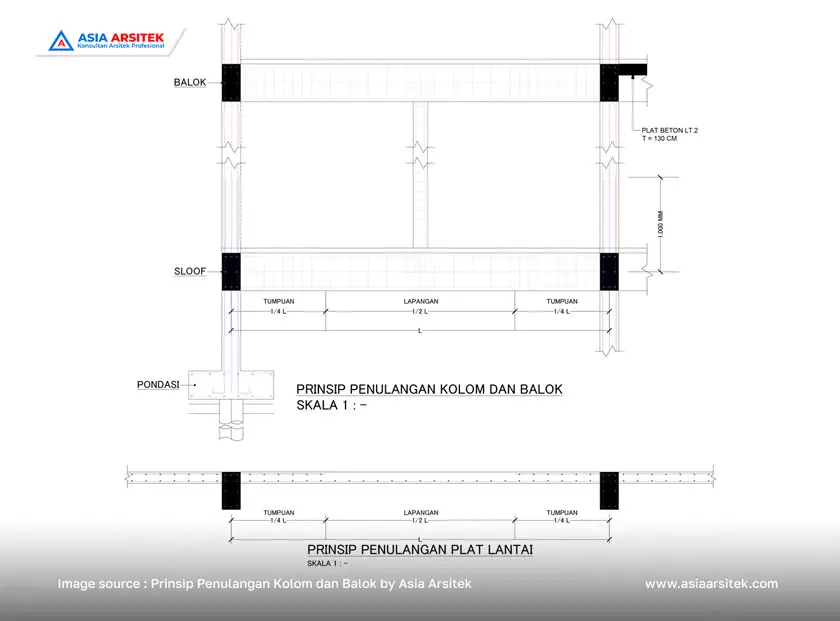

(Letak balok tumpuan dan lapangan pada gambar kerja struktur)
Secara teknis, balok tumpuan terletak di sepanjang ¼ bentang dari sisi kanan dan kiri sambungan (tempat balok bertemu dengan kolom). Sedangkan balok lapangan berada di tengah bentang, yaitu ½ bagian tengah dari sisa panjang antara tumpuan-tumpuan tersebut.
Mungkin Anda bertanya-tanya, bagaimana penerapannya di lapangan? Untuk lebih mudah membayangkannya, perhatikan contoh visual berikut.

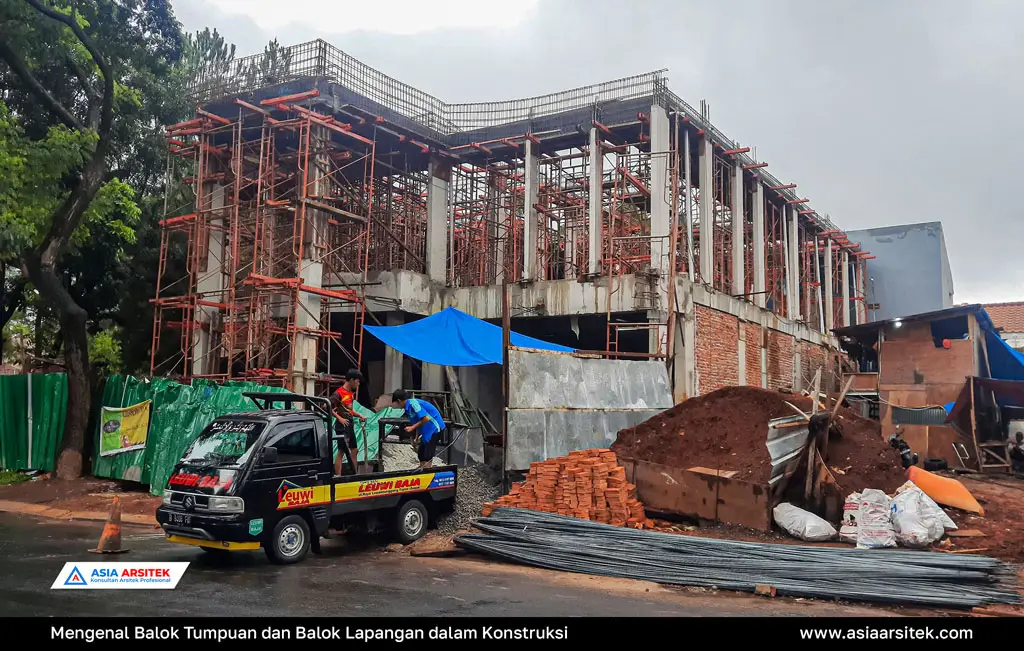

(Foto pondasi dan dinding rumah saat proses pembangunan)
Gambar di atas menunjukkan kondisi nyata di lapangan. Terlihat jelas posisi balok berada di atas susunan bata, tepatnya sebagai pengikat di bagian atas dinding, menandai peran penting balok dalam menopang struktur rumah secara horizontal.
Baca Juga : Jenis-Jenis Baja Konstruksi dan Kegunaannya
Kenapa Harus Ada Konsep Tumpuan dan Lapangan?
Konsep tumpuan dan lapangan dalam struktur balok bukan dibuat tanpa alasan. Hal ini berkaitan erat dengan perilaku momen yang terjadi akibat gaya beban yang bekerja pada balok, terutama saat balok terhubung dengan kolom melalui sambungan jepit.
Dalam sambungan jepit, beban yang bekerja akan menghasilkan momen negatif (–) di area tumpuan—yaitu di sekitar sambungan antara balok dan kolom. Sementara itu, di bagian lapangan, yaitu di tengah bentang balok, akan muncul momen positif (+).
Dengan kata lain, distribusi momen ini akan menciptakan pola tegangan yang berbeda pada setiap bagian balok, dan inilah yang menjadi dasar kenapa pembagian antara tumpuan dan lapangan sangat penting dalam perencanaan struktur.
Ilustrasi di atas menunjukkan bagaimana beban bekerja dan momen terbentuk pada balok, yang menjadi pertimbangan utama dalam menentukan dimensi dan tulangan struktur beton bertulang.
Semua Bangunan Menggunakan Konsep Balok Tumpuan dan Lapangan
Tahukah Anda? Sebenarnya, konsep balok tumpuan dan lapangan berlaku di hampir semua jenis bangunan, baik rumah tinggal, gedung bertingkat, hingga jembatan. Hanya saja, konsep ini memang jarang dibahas secara rinci kepada klien. Padahal, pemahaman dasar tentang hal ini sangat penting—terutama untuk menciptakan struktur bangunan yang kuat, stabil, dan tahan terhadap gaya gempa.
Secara sederhana, balok tumpuan adalah bagian balok yang berada di atas penopang seperti kolom atau dinding. Bagian ini langsung menerima dan menahan gaya tekan yang besar dari beban bangunan. Karena letaknya yang langsung terhubung dengan struktur utama, balok tumpuan harus dirancang dengan perhitungan yang matang.
Sementara itu, balok lapangan adalah bagian balok yang membentang di antara dua tumpuan. Biasanya terletak di bagian tengah bentang, balok lapangan menerima beban dari lantai, atap, atau elemen lain yang berada di atasnya.
Dengan memahami pembagian dan fungsi kedua jenis balok ini, perencanaan struktur akan jauh lebih efisien dan akurat—membantu memastikan bangunan berdiri kokoh dalam jangka panjang.
