Kunjungan 18 Desember 2017 Realisasi Proyek Bangun Baru Rumah Minimalis 2 Lantai dengan semi basement Bpk Fanur – Tangerang Selatan

Kunjungan 18 Desember 2017 Realisasi Proyek Bangun Baru Rumah Minimalis 2 Lantai dengan semi basement Bpk Fanur – Tangerang Selatan

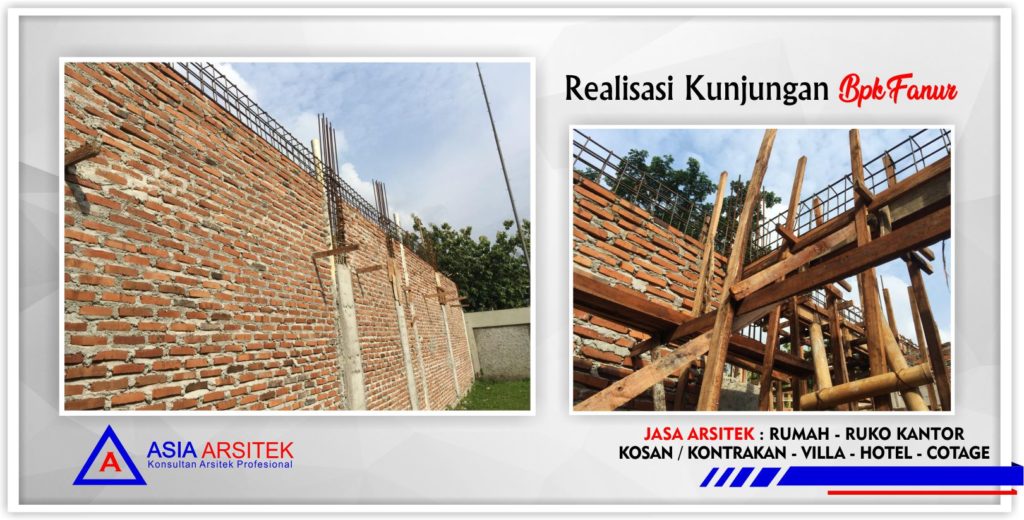

realisasi-kunjungan-pertama-rumah-minimalis-bpk-fanur-tangerang-selatan

Kunjungan 18 Desember 2017 Realisasi Proyek Bangun Baru Rumah Minimalis 2 Lantai dengan semi basement Bpk Fanur – Tangerang Selatan

Suatu pengawasan dalam proyek yang sedang dikerjakan merupakan hal yang sangat diperlukan. Demi meminimalisir kesalahan serta adanya kontribusi antara perencana dengan orang yang membangun ( Kontraktor). Apabila pengawasan dilakukan secara rutin dan berkala, pastinya akan mendapatkan hasil yang maksimal sesuai dengan apa yang telah direncanakan.

Proses pengawasan yang kami lakukan sudah memasuki proses pengerjaan struktur balok, mengapa sudah memasuki struktur balok? Pondasi bagaimana? Lalu, struktur kolom? Anda tak perlu khawatir, apabila memang anda memerlukan informasi mengenai proses pembuatan struktur bangunan. Anda dapat membaca pada artikel ini, Lihat Proses pembuatan struktur bangunan.

Mengingat pada kunjungan yang kami lakukan sudah memasuki tahap pengerjaan struktur balok, sehingga kami akan mencoba memberikan informasi detail mengenai struktur balok. Serta proses pengerjaan rumah Bpk Fanur yang memang sedang kami kerjakan dalam tahap pembangunan.

Penasaran dengan proses pengerjannya? Yuk, baca ulasan lengkap kunjungan pertama yang kami lampirkan!

Perlu anda ketahui, struktur balok dapat dikerjakan apabila memang struktur kolom beserta kontruksi dinding sudah terbentuk. Karena struktur balok berada tepat di atas kontruksi tersebut yaitu dinding dan kolom. Struktur balok berfungsi sebagai pengikat kolom dan dinding serta menopang beban yang berada diatasnya.

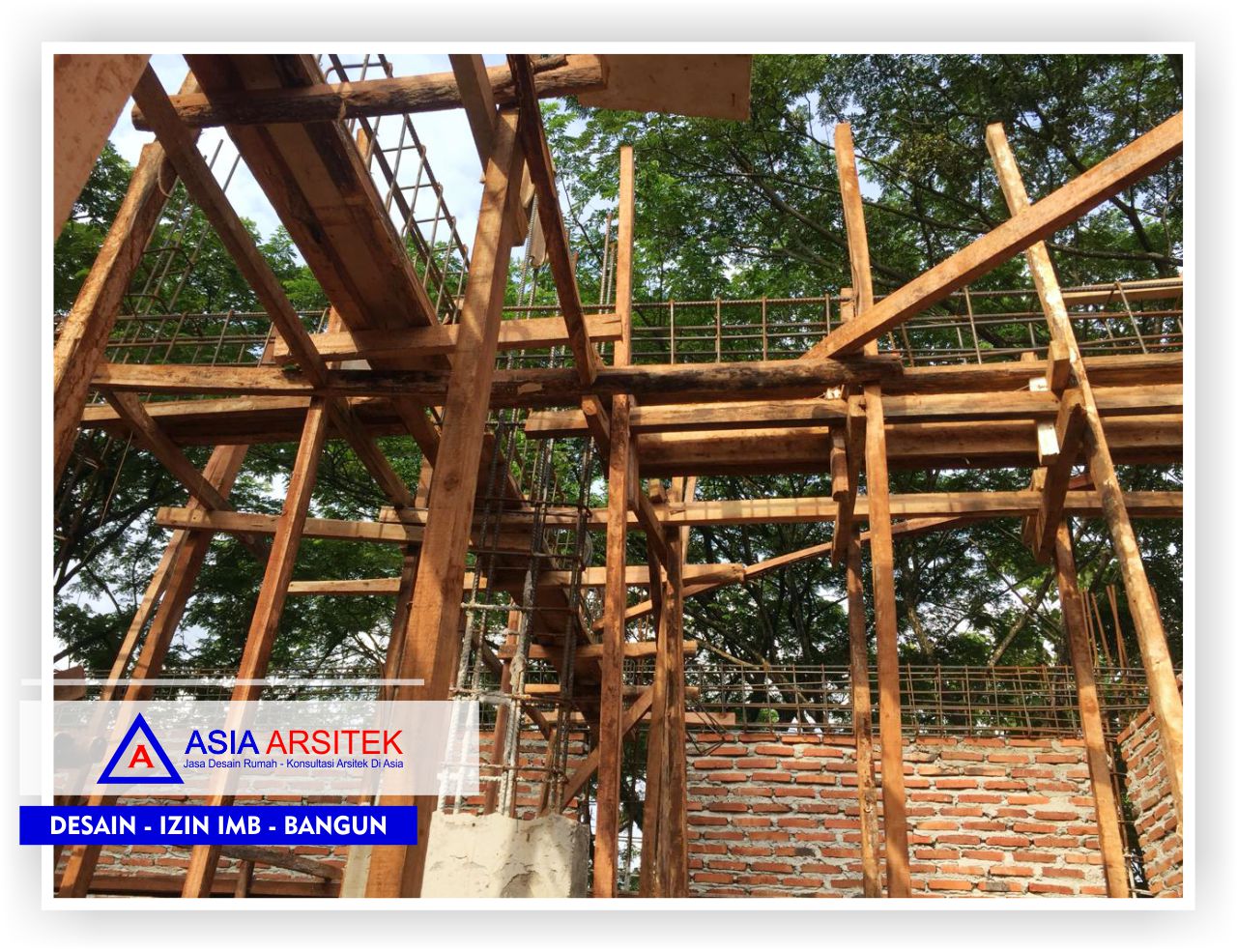

Proses-penulangan-struktur-balok

Struktur Balok merupakan bagian struktur bangunan yang kaku dan dirancang untuk menanggung dan mentransfer beban menuju elemen-elemen kolom penopang. Kontruksi apa yang di topang? Struktur balok disini digunakan sebagai dudukan plat lantai dan pengikat kolom lantai atas. Fungsinya adalah sebagai rangka penguat horizontal bangunan akan beban-beban.

Beberapa jenis balok antara lain :

  • Balok sederhana bertumpu pada kolom diujung-ujungnya, dengan satu ujung bebas berotasi dan tidak memiliki momen tahan. Seperti struktur statis lainnya, nilai dari semua reaksi,pergeseran dan momen untuk balok sederhana adalah tidak tergantung bentuk penampang dan materialnya.
  • Kantilever adalah balok yang diproyeksikan atau struktur kaku lainnya didukung hanya pada satu ujung tetap
  • Balok teritisan adalah balok sederhana yang memanjang melewati salah satu kolom tumpuannya.Balok dengan ujung-ujung tetap ( dikaitkan kuat ) menahan translasi dan rotasi.
  • Bentangan tersuspensi adalah balok sederhana yang ditopang oleh teristisan dari dua bentang dengan konstruksi sambungan pin pada momen nol.
  • Balok kontinu memanjang secara menerus melewati lebih dari dua kolom tumpuan untuk menghasilkan kekakuan yang lebih besar dan momen yang lebih kecil dari serangkaian balok tidak menerus dengan panjang dan beban yang sama.

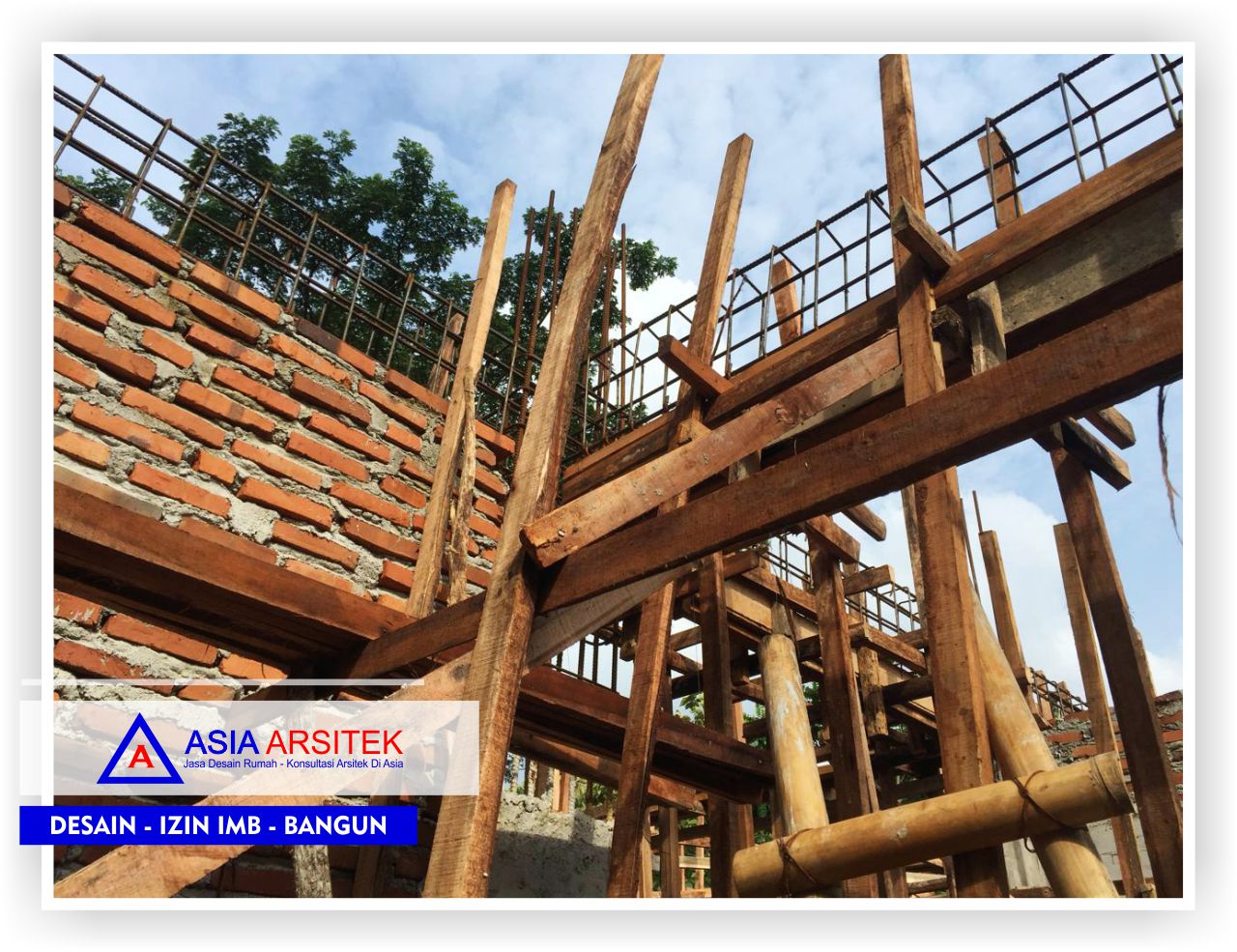

penulangan-struktur-balok

Proses penulangan struktur balok

Sifat dari beton, yaitu sangat kuat untuk menahan tekan, tetapi tidak kuat (lemah) untuk menahan gaya tarik. Oleh karena itu, beton dapat mengalami retak jika beban yang dipikulnya menimbulkan tegangan tarik yang melebihi kuat tariknya.

Fungsi utama baja tulangan pada struktur beton bertulang yaitu untuk menahan gaya tarik, Oleh karena itu pada struktur  balok, pelat, fondasi, ataupun struktur lainnya dari bahan beton bertulang, selalu diupayakan agar tulangan longitudinal ( tulangan memanjang ) dipasang pada serat-serat beton yang mengalami tegangan tarik. Keadaan ini terjadi terutama pada daerah yang menahan momen lentur besar (umumnya di daerah lapangan/tengah bentang, atau di atas tumpuan), sehingga sering mengakibatkan terjadinya retakan beton akibat tegangan lentur tersebut.

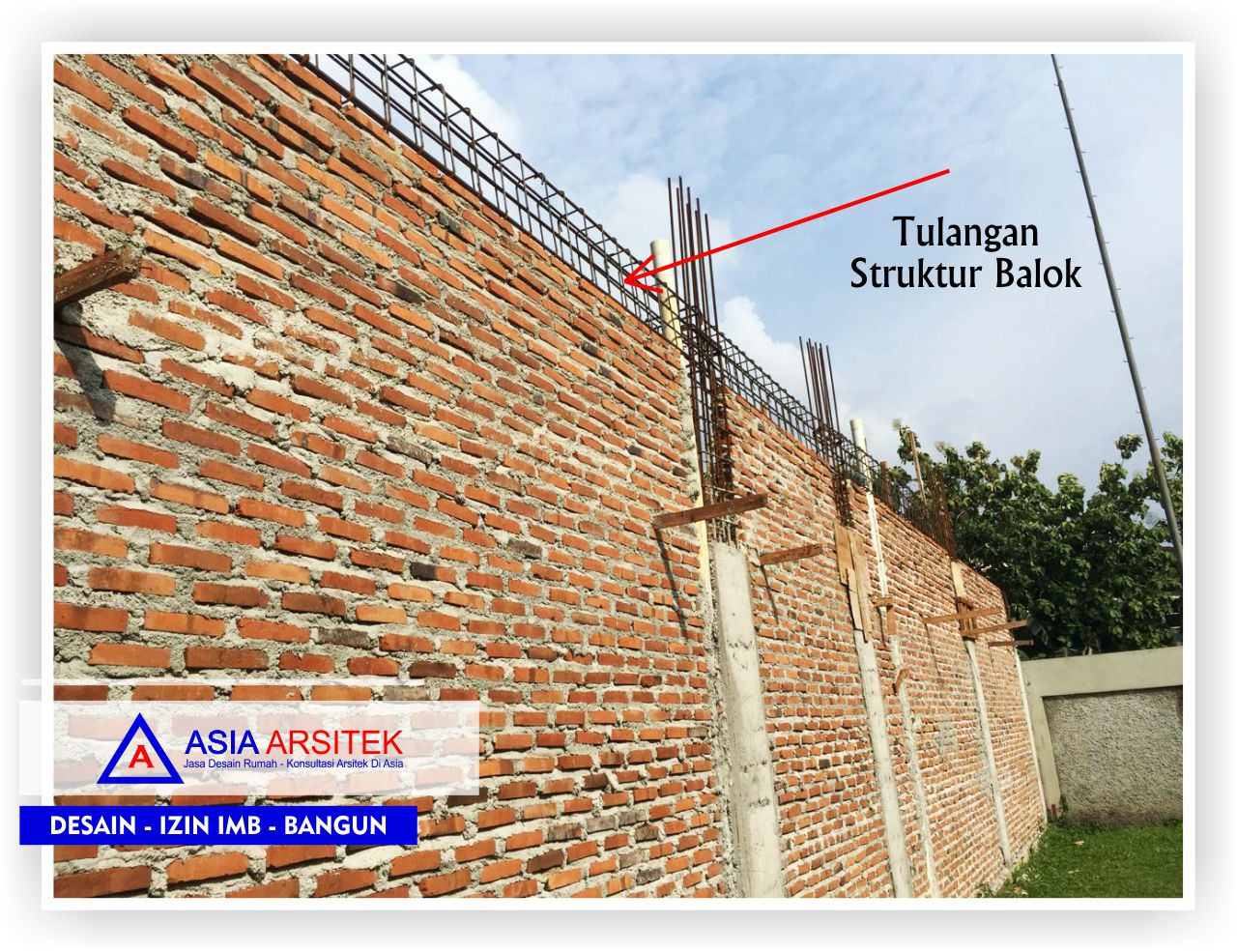

tulangan-struktur-balok

Pemasangan Tulangan Geser

Retakan beton pada balok juga dapat terjadi di daerah ujung balok yang dekat dengan tumpuan. Retakan ini disebabkan oleh bekerjanya gaya geser atau gaya lintang balok yang cukup besar, sehingga tidak mampu ditahan oleh material beton dari balok yang bersangkutan.

Agar balok dapat menahan gaya geser tersebut, maka diperlukan tulangan geser yang dapat berupa tulangan-miring/tulangan-serong atau berupa sengkang/begel. Jika sebagai penahan gaya geser hanya  digunakan begel saja, maka pada daerah dengan gaya geser besar (misalnya pada ujung balok yang dekat tumpuan) dipasang begel dengan jarak yang kecil/rapat, sedangkan pada daerah  dengan gaya geser kecil (daerah lapangan/tengah bentang balok) dapat dipasang begel dengan jarak yang lebih besar/renggang.

Proses-pengerjaan-struktur-balok

Macam-macam tulangan dalam pekerjaan pembesian yang biasa kami jumpai di lapangan adalah sebagai berikut :
  1. Tulangan Pokok. Tulangan Pokok disebut juga tulangan utama atau tulangan memanjang. Yaitu tulangan yang memanjang searah dengan panjang balok atau kolom.
  2. Tulangan Tumpuan. Yaitu tulangan pokok atau tulangan utama yang posisinya berada di sekitar area tumpuan. Biasanya yang menggunakan istilah ini hanya untuk balok (dan juga pelat). Kolom tidak mengenal tulangan tumpuan. Kalau kolom biasanya istilahnya tulangan ujung atas atau bawah.
  3. Tulangan lapangan. Yaitu tulangan pokok atau tulangan utama yang posisinya berada di tengah bentang.
  4. Tulangan Geser. Tulangan geser disebut juga begel, sengkang, ties, stirrups, dan lain-lain. Yaitu tulangan melingkar yang mengikat tulangan utama pada balok maupun kolom. Fungsinya untuk memegang tulangan utama, dan sebagai tulangan geser (menahan gaya dalam geser).
  5. Tulangan Ekstra. Yaitu tulangan tambahan yang ditambahkan pada tulangan tumpuan atau tulangan lapangan. Biasanya tulangan ekstra ini tidak dipasang di sepanjang balok, tapi hanya di sekitar area yang membutuhkan saja.

Setelah proses penulangan selesai, dilanjutkan dengan Pekerjaan bekisting yang merupakan tahapan pekerjaan sebelum pekerjaan pengecoran. Bekisting sendiri berfungsi sebagai wadah atau cetakan untuk beton. Pekerjaan bekisting pada balok menggunakan sistem tradisional. Karena masih menggunakan perancah andang yang masih menggunakan material kayu ataupun bambu sebagai konstruksi pembantu pada pekerjaan pembangunan tersebut.

Lihat juga struktur balok yang sudah selesai dikerjakan, serta tahap pengerjaan yang dilakukan selanjutnya dengan klik tombol di bawah !

LIHAT REALISASI STRUKTUR BALOK



Anda penasaran dengan prosedur pengerjaan selanjutnya seperti apa? Pada kunjungan kedua, Proses pengerjaan yang sedang dikerjakan adalah penyelesaian struktur pada lantai 1, serta berlanjut pada area lantai 2. Untuk itu, info mengenai proses pengerjaan selanjutnya terdapat pada artikel berikutnya…
