Kunjungan 8 Oktober 2018 Realisasi Proyek Rumah Klasik Mewah 2 Lantai Bpk Wagiyanto – Yogyakarta

Kunjungan 8 Oktober 2018 Realisasi Proyek Rumah Klasik Mewah 2 Lantai Bpk Wagiyanto – Yogyakarta

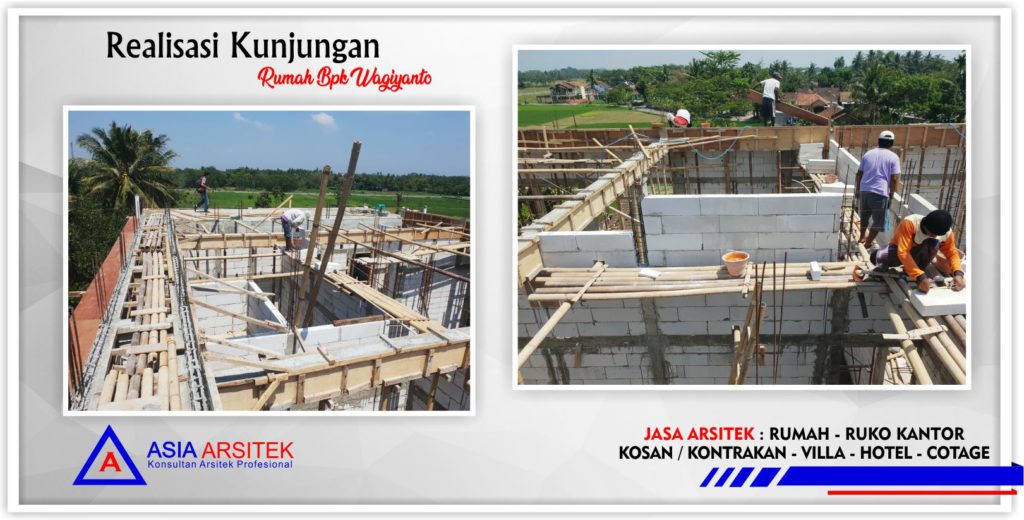

realisasi-kunjungan-rumah-klasik-bpk-wagiyanto-yogyakarta-3

8 Oktober 2018 – Yogyakarta

Suatu pengawasan dalam proyek yang sedang dikerjakan merupakan hal yang sangat diperlukan. Demi meminimalisir kesalahan serta adanya kontribusi antara perencana dengan orang yang membangun ( Kontraktor). Apabila pengawasan dilakukan secara rutin dan berkala, pastinya akan mendapatkan hasil yang maksimal sesuai dengan apa yang telah direncanakan.

Kunjungan ketiga kami dilakukan pada tanggal 8 Oktober 2018, dimana proses pengerjaan sudah memasuki pembuatan struktur ring balk, pengerjaan sanitasi, dan juga pelengkapan kontruksi dinding. Anda penasaran dengan proses pengerjaannya? Yuk, simak ulasan lengkap kunjungan yang kami lampirkan! Semoga bermanfaat.

Proses-pengerjaan-struktur-ring-balk

Proses pengerjaan struktur Ring Balk

Apa itu struktur ring balk? Struktur ring balk ini sangat berperan penting dalam struktur bagian atas sebuah bangunan, apalagi yang berhubungan dengan rangka atap. Struktur ring balk merupakan struktur yang letaknya ada di bagian atas dinding dan menjadi tumpuan dari rangka atap. Selain itu ring balk berfungsi juga untuk mengikat dinding satu dengan yang lainnya, biasanya kontur dari ring balk sendiri dibuat menyerupai dengan struktur sloof.

Seperti yang telah dijelaskan diatas ring balk memiliki fungsi menahan tekanan dari rangka atap dan menyalurkan ke struktur lainnya yang posisinya berada di bawah. Selain fungsinya yang menyalurkan tekanan ring balk juga memiliki fungsi sirkulasi udara. Jika letak dari ring balk terlalu rendah maka udara yang ada di dalam bangunan akan terasa panas, begitupun sebaliknya.

Untuk melihat struktur ring balk yang sudah selesai dikerjakan, anda dapat klik tombol dibawah ini untuk melihat lebih detail mengenai struktur ring balk !

LIHAT REALISASI STRUKTUR RING BALK

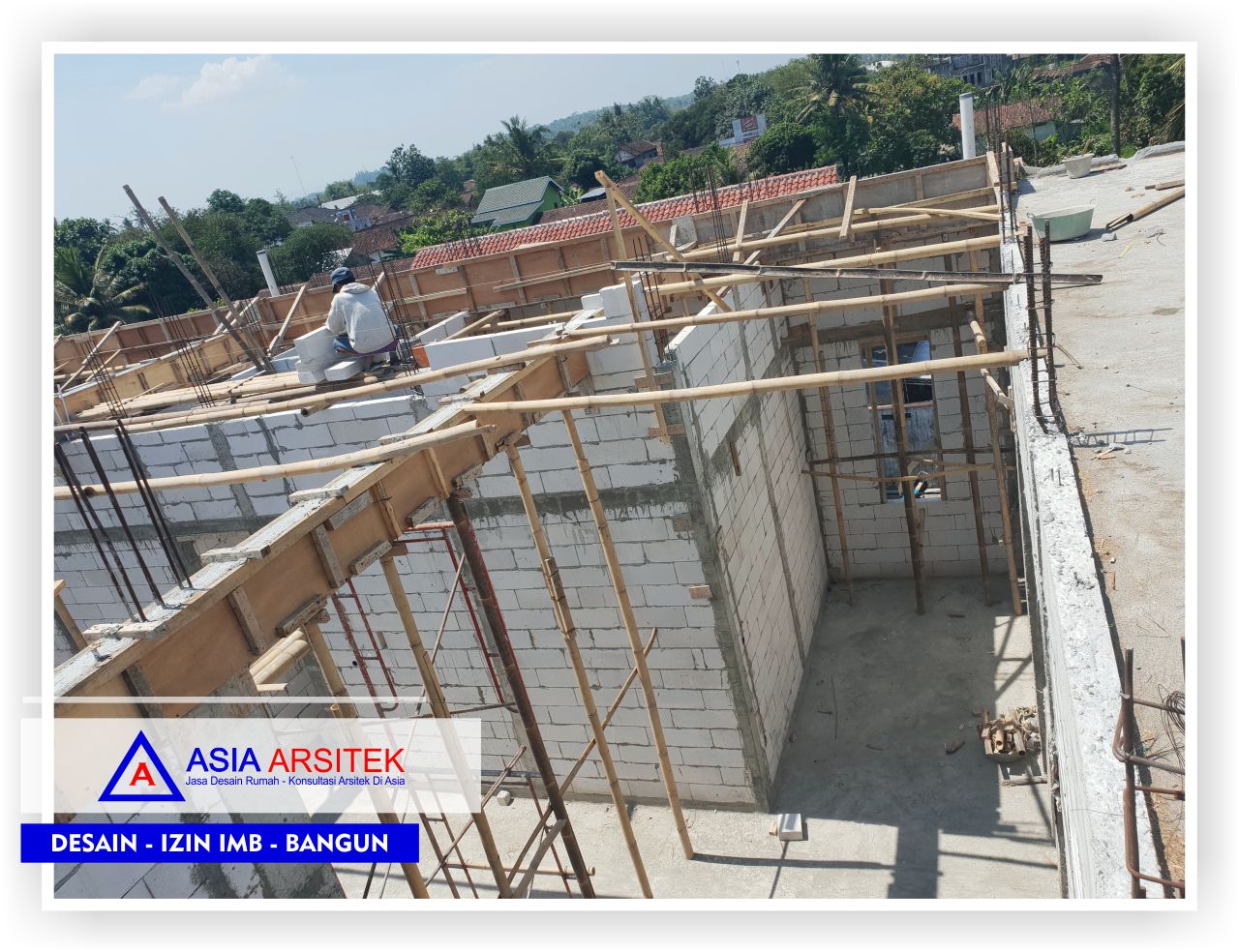

pemasangan-kontruksi-dinding

Pengerjaan Kontruksi dinding

Dalam pengerjaan struktur ring balk, otomatis juga adanya pengerjaan kontruksi dinding. Dinding merupakan salah satu elemen bangunan yang berfungsi memisahkan atau membentuk ruang. Ditinjau dari segi struktur dan konstruksi, dinding ada yang berupa dinding partisi/ pengisi (tidak menahan beban) dan ada yang berupa dinding struktural (bearing wall). Dinding pengisi/ partisi yang sifatnya non struktural harus diperkuat dengan rangka (untuk kayu) dan kolom praktis-sloof-ringbalk (untuk bata). Dinding dapat dibuat dari bermacam-macam material sesuai kebutuhannya, antara lain :

  • Dinding batu buatan : bata dan batako
  • Dinding batu alam/ batu kali
  • Dinding kayu: kayu log/ batang, papan dan sirap
  • Dinding beton (struktural – dinding geser, pengisi – clayding wall/ beton pra cetak)

pemasangan-kontruksi-dinding-view-2

Kebetulan sekali material yang digunakan untuk menyusun dinding disini menggunakan material hebel. Pastinya anda bertanya mengenai alasan kenapa menggunakan hebel bukan batu bata merah? Hebel dan bata merah merupakan dua material yang kerap digunakan sebagai bahan pembuatan konstruksi bangunan, khususnya dinding. Meski digunakan untuk keperluan yang sama, namun kerap merasa bingung untuk memilihnya. Pertanyaan yang umumnya ada di benak mereka adalah ” mana yang lebih baik sehingga bisa dijadikan pilihan? “.

1. Batu Bata merah

Batu bata merah terkenal kuat, tahan api, murah, mudah membentuk bidang kecil. Untuk mengaplikasikanya, tidak diperlukan perekat khusus. Satu lagi keunggulan dari batu bata merah adalah minim bocor atau merembes air.

Ada juga beberapa kelemahan batu bata. Seperti ukuran yang tidak seragam, misalnya. Hal ini membuat susunan batu bata jadi kurang presisi. Untuk mengakali kekurangan ini, diperlukan sambungan plester yang tebal. Tapi dengan demikian, Anda pun tentunya akan mengeluarkan biaya lebih untuk plesteran.

Selain itu, batu bata merah cenderung memiliki bobot yang lebih berat dibandingkan dengan hebel. Ini berpengaruh pada lamanya waktu pemasangan. Jumlah batu bata juga kian terbatas karena sumber daya alam dan tenaga manusia yang memproduksinya juga terbatas. Sehingga, berimbas pada harga batu bata merah yang perlahan melonjak.

2. Hebel

Material yang diciptakan melalui inovasi teknologi mesin cetak ini memiliki sejumlah keunggulan yang tak dimiliki oleh bata merah. Diantaranya adalah bobotnya yang ringan karena terbuat dari campuran pasir kwarsa, semen, kapur, sedikit gypsum, air dan alumunium pasta sebagai bahan pengembang. Bobotnya yang ringan tentunya berefek pada beban pada struktur sebuah bangunan serta mempercepat proses pengerjaan.

Selain itu, proses cetak memungkinkan bata ringan atau hebel memiliki ukuran yang seragam, yakni panjang 60 cm, tinggi 20-40cm dan ketebalan yang bervariasi tergantung kebutuhan. Keseragaman ukurannya itulah yang dapat meminimalisir pemakaian perekat serta plesteran. Seperti bata merah, bata ringan pun memiliki ketahanan yang baik dan kedap suara.

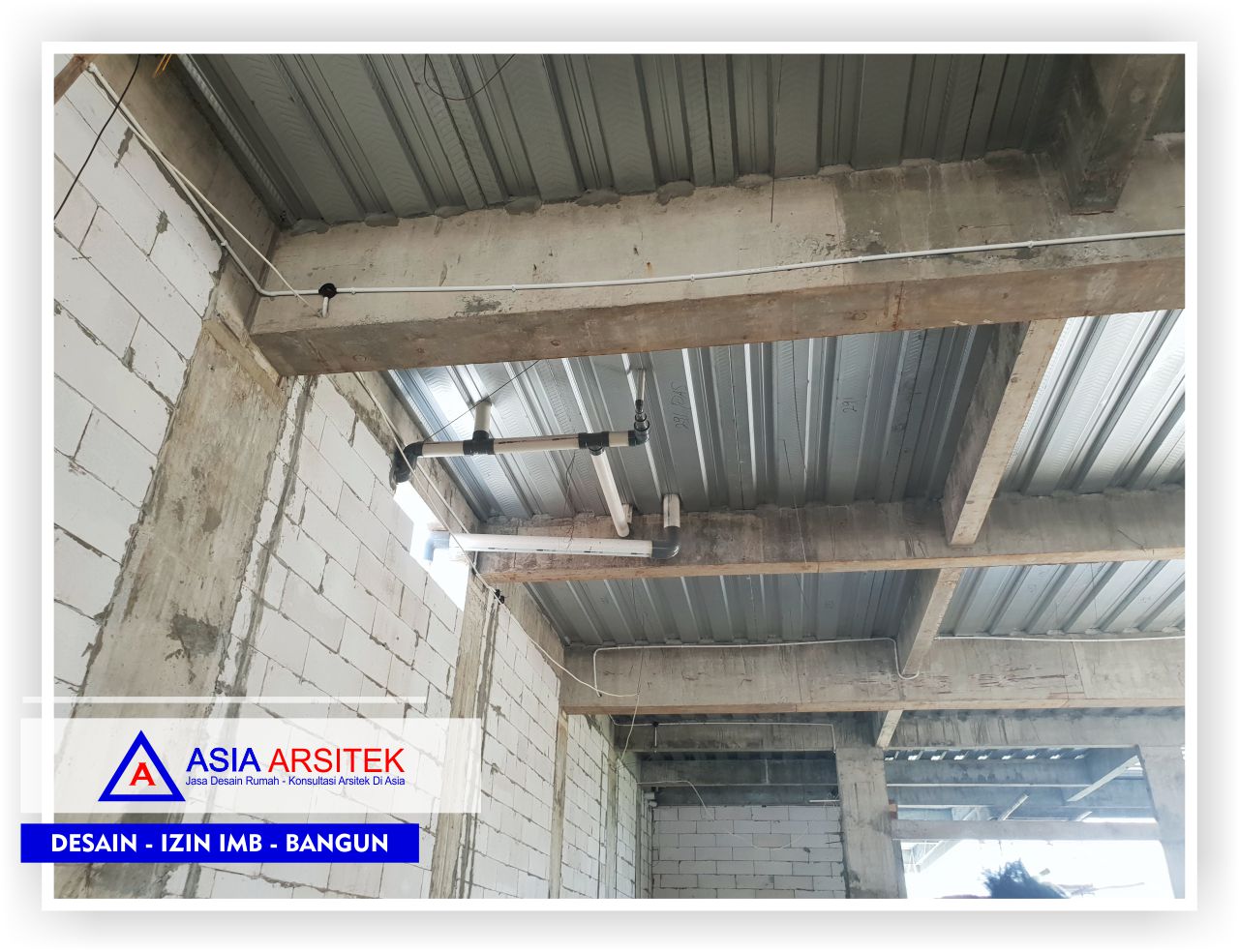

pekerjaan-sanitasi

Pekerjaan Sanitasi

Pekerjaan sanitasi merupakan usaha melengkapi fasilitas dalam rumah untuk menjamin kondisi rumah selalu bersih dan sehat. seperti yang terlihat pada gambar diatas, adanya pemasangan paralon yang nantinya digunakan sebagai akses pembuangan air kotor. Usaha untuk menunjang dapat bersih dan sehat ada 2 (dua) hal yang harus diperhatikan yaitu;

a). Penyediaan air bersih yang cukup.
b). Pembuangan air kotoran yang lancar.
  • Instalasi air kotor, merupakan fasilitas yang ada dalam sebuah rumah tinggal seperti;
  • Saluran air pembuangan dari sekitar rumah ke arah saluran / got diluar halaman rumah kita.
  • Bak kontrol pada tempat – tempat tertentu, bisa sejarak 15m’ jika saluran air kotor menerus.
  • Dari talang tegak, penyaluran air hujan yang turun dari penutup atap ke talang datar.
  • Kemiringan saluran air kotor harus baik disarankan e 2% agar drainasenya lancar tanpa halangan.
  • Saluran air kotor dari WC (water closet) ke septictank juga harus lancer, sampai saluran yang dihubungkan ke arah peresapan (sumber rembesan).

Bak Control

Bak control merupakan bak kecil yang terpasang diantara pasangan saluran air kotor, gunanya sebagai pengontrol setiap saat jika saluran air kotor terjadi hambatan atau terjadi genangan air yang tidak kita inginkan.

  • Bak control menggunakan penutup dari cor – coran beton tulang dilengkapi dengan besi pegangan untuk membuka.
  • Dasar bak control harus lebih dalam dari dasar saluran air kotor yang ada dimaksudkan agar endapan yang terjadi mudah dibersihkan.
  • Penempatan bak control ada juga ditempatkan pada penutup septictank. Disamping sebagai pengontrol dapat juga untuk memasukkan slang penyedot air limbah di septictank.
  • Konstruksi bak control dibuat dari pasangan bata ½ batu dengan adukan 1 Pc: 4Ps dan diplester kedap air 1 Pc:3Ps.

Instalasi air bersih

Jaringan instalasi air bersih direncanakan dari tempat pengambilan air bersih lalu diistribusikan antara lain ke menara air (water torn), titik – titik air yang dipasang pada titik air untuk bak air di kamar mandi, titik air untuk closet duduk, washtafel, bak cuci di dapur titik air di taman, titik air di garasi dan seterusnya.

  • Sumber air bersih dapat dari sumur pompa seperti jet pump, mingkin sumur timba, atau dari jaringan instalasi air PDAM (Perusahaan Daerah Air Minum).
  • Instalasi air bersih harus dapat melayani untuk bangunan bertingkat tinggi sehingga kebutuhan air bersih dapat merata disemua tingkat / lantai.
  • Shaft adalah lubang pada pelat lantai untuk keperluan pemasangan pipa – pipa, vertical baik untuk saluran pipa air bersih dan saluran pipa air kotor.

Sebelum adanya pekerjaan sanitasi, terlihat juga pada gambar ada struktur balok. Mungkin anda penasaran dengan proses pembuatan struktur balok tersebut. Klik pada tombol dibawah !

LIHAT PROSES PEMBUATAN BALOK

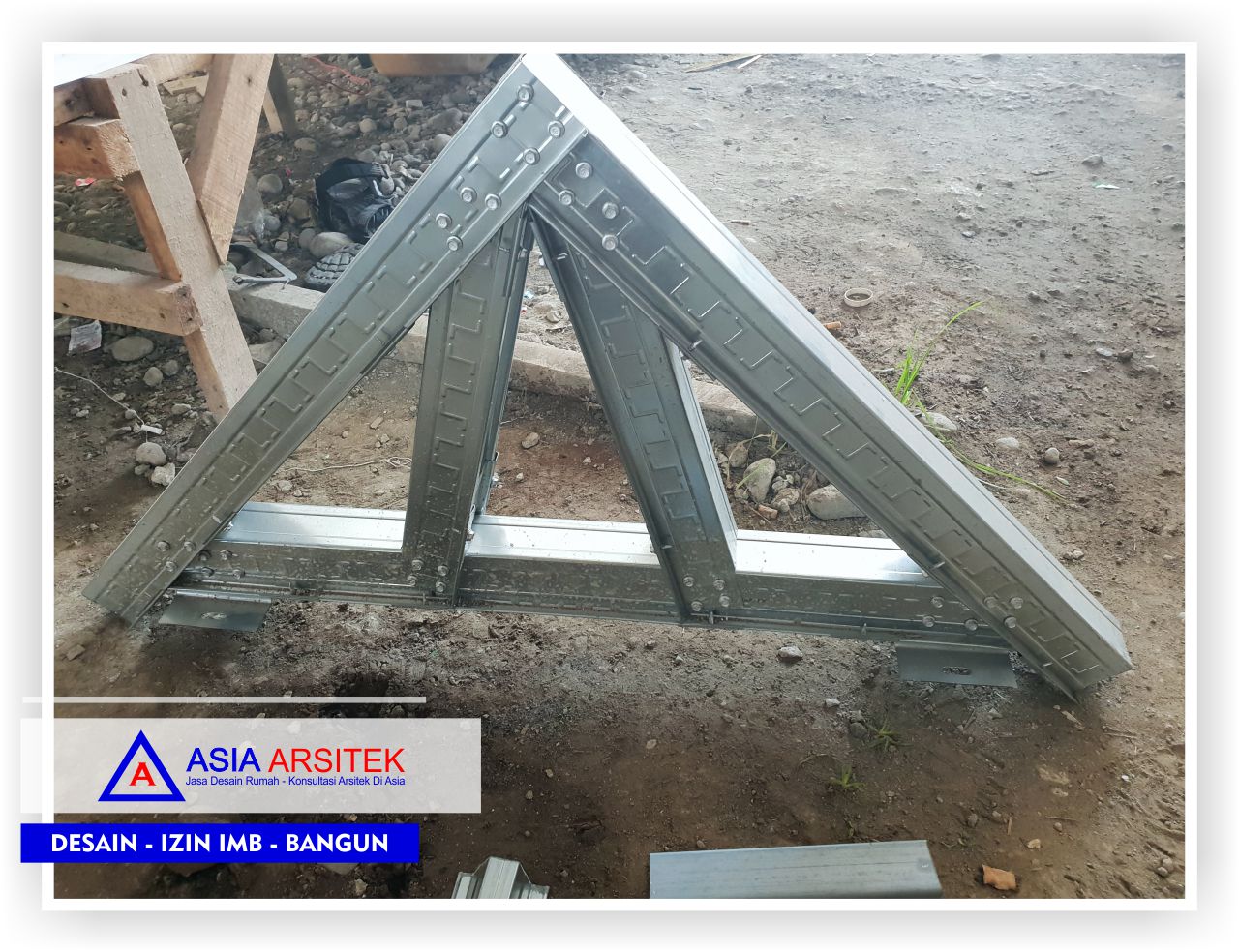

perencanaan-konsep-rangka-atap-rumah

Perencanaan rangka atap

Konstruksi rangka atap atau yang biasa disebut dengan rangka atap kuda-kuda. Rangka atap atau kuda–kuda adalah suatu susunan rangka batang yang berfungsi untuk mendukung beban atap termasuk juga berat sendiri dan sekaligus memberikan bentuk pada atap. Pada dasarnya konstruksi kuda-kuda terdiri dari rangkaian batang yang membentuk segitiga. Dengan mempertimbangkan berat atap serta bahan penutup atap, maka konstruksi kuda–kuda akan berbeda satu sama lain. Setiap susunan rangka batang haruslah merupakan satu kesatuan bentuk yang kokoh yang nantinya mampu memikul beban yang bekerja padanya tanpa mengalami perubahan.

proses-pemilihan-jenis-genteng

Pemilihan material genteng

Atap adalah bagian dari suatu bangunan yang berfungsi sebagai penutup seluruh ruangan yang ada di bawahnya terhadap pengaruh panas, debu, hujan, angin atau untuk keperluan perlindungan. Setiap jenis material penutup atap punya kelebihan dan kekurangannya masing-masing. Anda bisa memilihnya dengan mempertimbangkan penampilan, kepraktisan, bentuk, dan rencana desain.

Atap menjadi pelindung rumah yang paling penting. Atap akan melindungi rumah dari sinar matahari dan hujan, sekaligus mempercantik tampilan rumah. Karenanya, atap rumah haruslah kokoh supaya awet dan bisa melindungi rumah secara prima.

Anda penasaran dengan prosedur pengerjaan selanjutnya seperti apa? Untuk info mengenai proses pengerjaan selanjutnya terdapat pada artikel selanjutnya…
