Realisasi Kunjungan Proyek Rumah Mewah Klasik 2 Lantai Bu Maudy di Bekasi (8 Juni 2018)

Realisasi Kunjungan Proyek Rumah Mewah Klasik 2 Lantai Bu Maudy di Bekasi (8 Juni 2018)

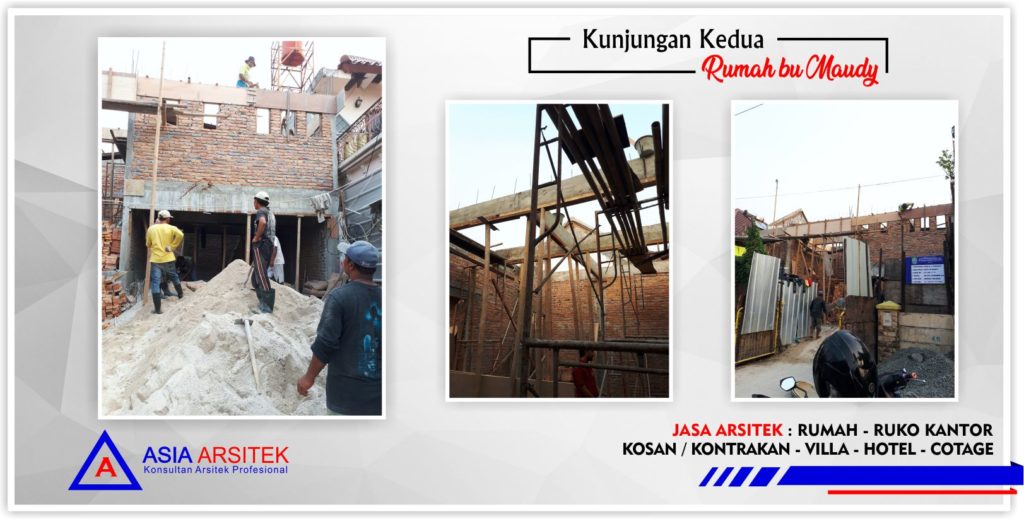

kunjungan-kedua-rumah-klasik-2-lantai-bu-maudy

8 Juni 2018

Kunjungan Kedua yang kami lakukan pada tanggal 8 Juni 2018, dimana proses pengerjaan sedang berjalan pada proses pengerjaan struktur balok. Dinding serta struktur kolom pada lantai 1 sudah selesai dikerjakan, tinggal memasuki tahap finishing. Perlu anda ketahui struktur balok merupakan komponen struktural yang berfungsi sebagai pemikul beban-beban yang berada diatas yaitu beban dari plat lantai atau beban lainnya.

Bagi anda yang belum tahu apa itu yang di maksud dengan Struktur balok, kami akan coba menjelaskan dengan detail mengenai apa itu struktur balok. Semoga bermanfaat bagi anda, yang memang sedang belajar arsitektur ataupun sedang mencari referensi mengenai desain arsitektur. Yuk, baca ulasan lengkap kunjungan Kedua yang kami lampirkan!

Balok merupakan elemen struktural yang utamanya memikul beban lateral. Beban-beban yang bekerja pada balok akan menghasilkan gaya reaksi pada titik tumpu/perletakan balok. Beban-beban yang bekerja juga akan menghasilkan gaya geser dan momen lentur pada balok, Efek total dari semua gaya yang bekerja pada balok menghasilkan gaya geser dan momen lentur pada balok, menimbulkan gaya dalam berupa tarikan dan tekanan, dan menimbulkan lendutan pada balok. Balok dapat berbeda-beda berdasarkan jenis perletakan, profil (bentuk potongan melintang), panjang, dan jenis materialnya.

Sebelum anda mengertahui lebih lanjut mengenai struktur balok, alangkah baiknya anda mengetahui terlebih dahulu struktur dasar dari sebuah bangunan. Apa itu struktur dasar? Maka dari itu, baca juga mengenai proses pengerjaan struktur pondasi sebagai struktur dasar dari sebuah bangunan arsitektur. Kami ampirkan ulasan mengenai struktur dasar bangunan pada kunjungan sebelumnya. Untuk itu, klik tombol di bawah ini untuk melihat lebih detail mengenai struktur pondasi yang kami lampirkan !

LIHAT PROSES PEMBUATAN PONDASI

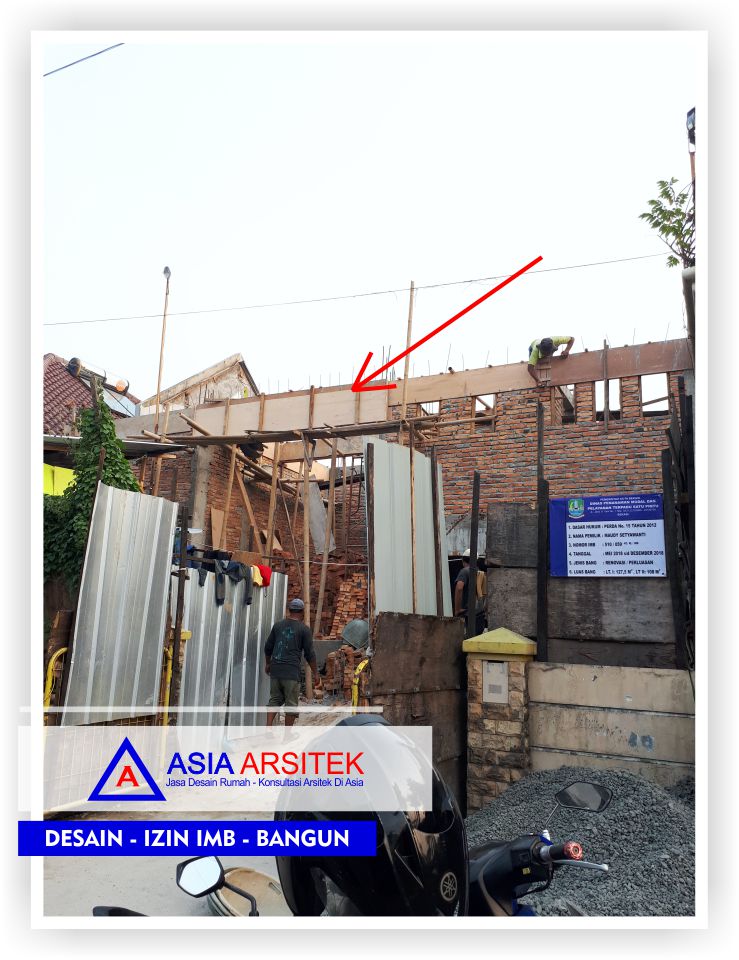

Struktur-balok

Struktur Balok

Dalam konstruksi beton, balok sangat penting karena memiliki banyak fungsi. Balok menjadi elemen pengikat pasangan dinding, kolom-kolom, tumpuan konstruksi atap, dan sekaligus menyalurkan beban bangunan ke kolom. Balok kantilever dapat dimanfaatkan untuk penyangga kanopi.

Ada dua jenis balok beton, yaitu balok tanpa tulangan dan balok beton dengan tulangan. Sifat utama beton adalah kuat terhadap gaya tekan tetapi cenderung lemah dalam menahan gaya tarik. Jadi, bila balok beton mendapat beban yang menimbulkan tegangan tarik melebihi kuat tariknya, balok beton tersebut berpotensi mengalami retak.

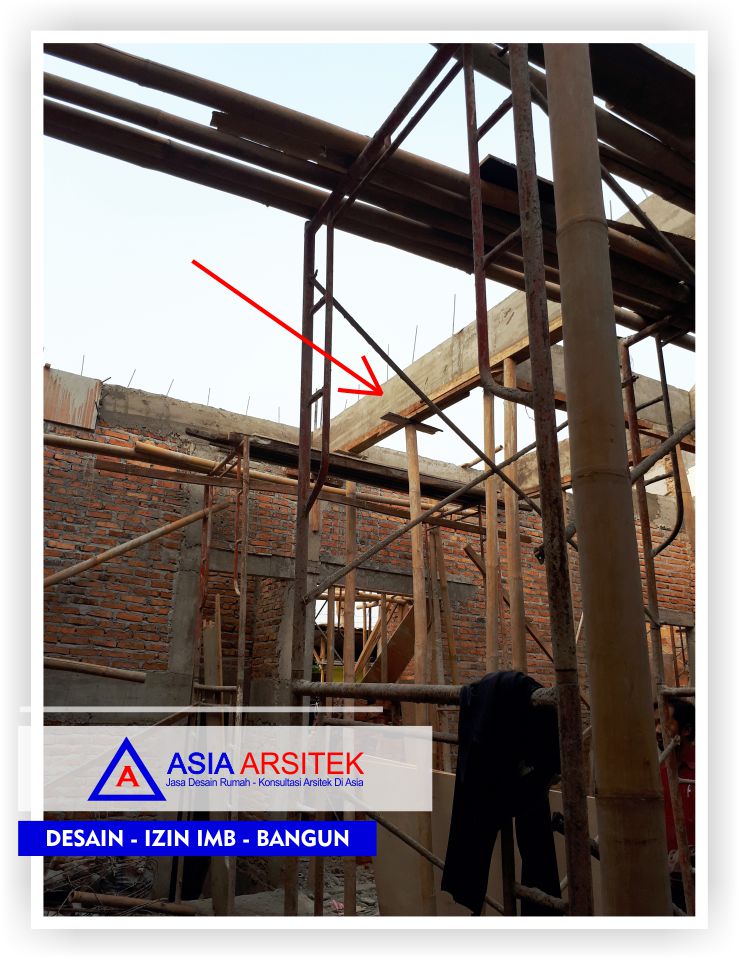

proses-pengerjaan-struktur-balok-rumah

Perhitungan struktur balok anak relatif sederhana, karena balok anak di desain untuk membagi luasan plat lantai agar tidak melendut dan tidak terjadi getaran pada plat saat ada aktivitas di atasnya. Melihat fungsinya yang relatif sederhana, maka balok anak cukup didesan untuk menerima beban mati dan hidup saja, tanpa didesain menerima beban gempa. Tahap perhitungan balok anak adalah sebagai berikut :
  1. Menentukan Dimensi,
  2. Menentukan Beban- beban yang bekerja,
  3. Menentukan Gaya Dalam,
  4. Menghitung Tulangan Utama,
  5. Menghitung Tulangan geser (Sengkang),
  6. Gambar

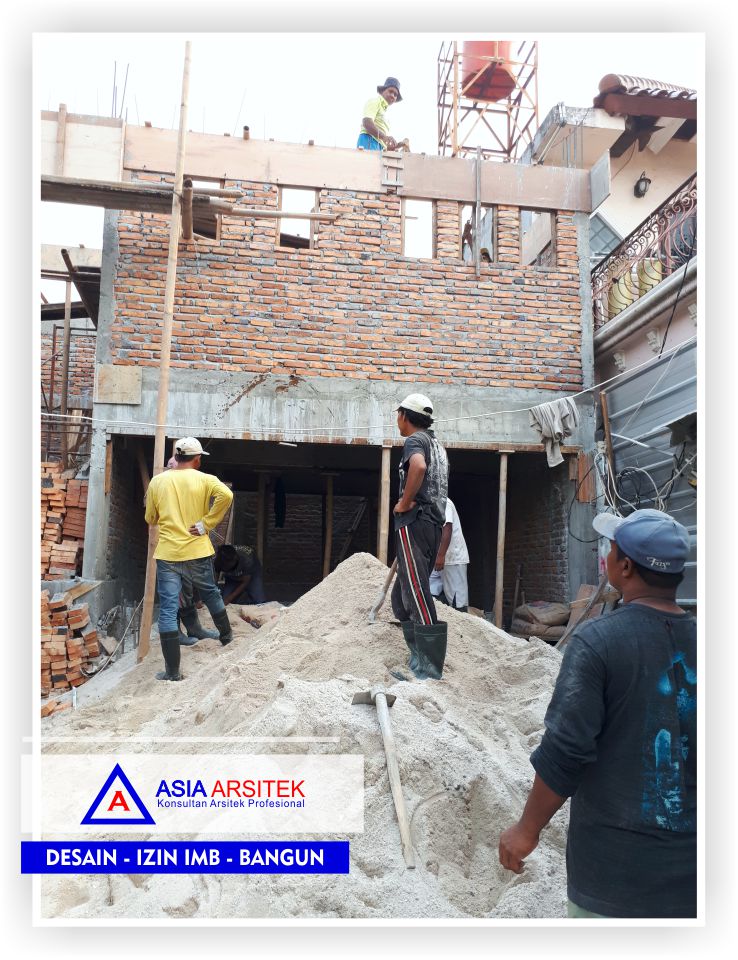

penentuan-struktur-balok

Proses pengerjaan balok, sudah sampai pembuatan bekisting. Untuk mengantisipasi kelemahan menahan gaya tarik, di dalam balok diterapkan baja tulangan yang dirangkai dengan aturan tertentu. Kekuatan balok beton diperbesar oleh baja tulangan. Balok beton bertulang memiliki kemampuan menahan gaya tarik lebih besar. Dengan kata lain balok beton bertulang memiliki kekuatan lebih besar dibandingkan balok tanpa tulangan. Di dalam bekisting terdapat tulangan yang berfungsi sebagai berikut :

  1. Menentukan bentuk dari konstruksi beton yang dibuat.
  2. Memikul dengan aman beban yang  ditimbulkan oleh spesi beton serta beban luar lainya yang menyebabkan perubahan bentuk pada beton. Namun perubahan ini tidak melampui batas toleransi yang ditetapkan.
  3. Bekisting harus dapat dengan mudah dipasang, dilepas dan dipindahkan. Mempermudah proses produksi beton masal dalam ukuran yang sama.

Apa itu bekisting? Bekisting merupakan suatu konstruksi pendukung pada pekerjaan konstruksi beton dan biasanya terbuat dari bahan kayu,allmunium dan sebagainya. Berbagai material dapat digunakan namun pemilihan jenisnya harus mempertimbangkan dari segi teknis dan nilai ekonomisnya. Bekisting disini digunakan sebagai cetakan beton, agar dalam pembentukan komponen dan sesuai dengan yang direncanakan.

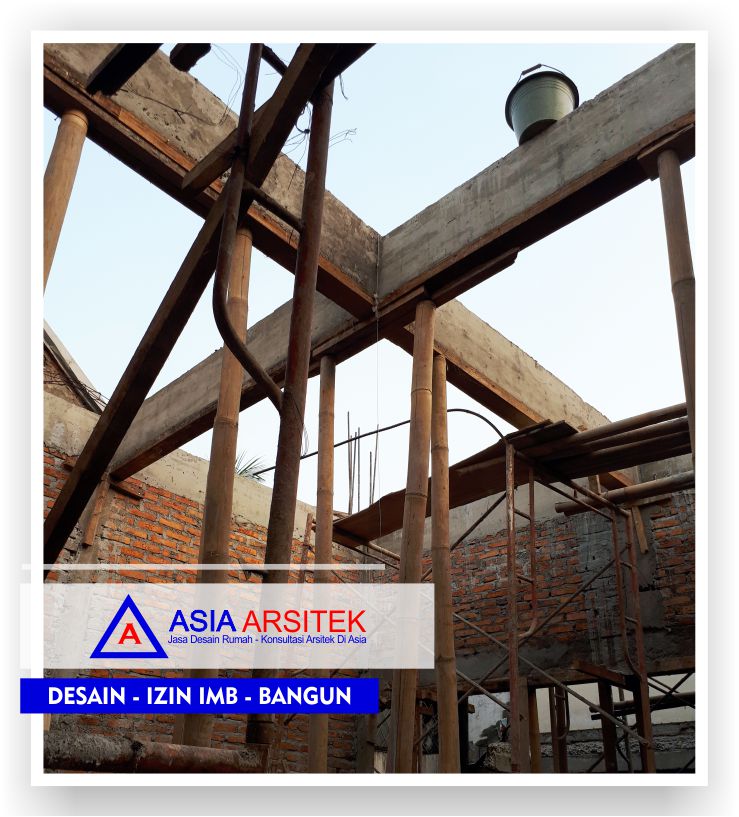

proses-pengerjaan-struktur-balok-rumah-2

sebagai referensi alangkah baiknya anda juga mengetahui jenis balok lainnya, antara lain :

  • Balok sederhana bertumpu pada kolom diujung-ujungnya, dengan satu ujung bebas berotasi dan tidak memiliki momen tahan. Seperti struktur statis lainnya, nilai dari semua reaksi,pergeseran dan momen untuk balok sederhana adalah tidak tergantung bentuk penampang dan materialnya.
  • Kantilever adalah balok yang diproyeksikan atau struktur kaku lainnya didukung hanya pada satu ujung tetap
  • Balok teritisan adalah balok sederhana yang memanjang melewati salah satu kolom tumpuannya.
  • Balok dengan ujung-ujung tetap ( dikaitkan kuat ) menahan translasi dan rotasi
  • Bentangan tersuspensi adalah balok sederhana yang ditopang oleh teristisan dari dua bentang dengan konstruksi sambungan pin pada momen nol.
  • Balok kontinu memanjang secara menerus melewati lebih dari dua kolom tumpuan untuk menghasilkan kekakuan yang lebih besar dan momen yang lebih kecil dari serangkaian balok tidak menerus dengan panjang dan beban yang sama.
  • Balok terbagi dari beberapa macam, yaitu :
  • Balok kayu Balok kayu menopang papan atau dek structural. Balok dapat ditopang oleh balok induk, tiang, atau dinding penopang beban.
  • Balok baja Balok baja menopang dek baja atau papan beton pracetak. Balok dapat ditopang oleh balok induk ( girder ), kolom, atau dinding penopang beban.



Setelah struktur balok selesai dikerjakan, maka dilanjutkan dengan pembuatan plat lantai serta kontruksi dinding. Plat disini berfungsi sebagai tempat berpijak kita di lantai selain lantai 1.  Anda penasaran dengan proses selanjutnya? Untuk proses pengerjaannya anda dapat melihatnya di kunjungan berikutnya…
